计算资源生成曲线


1、下图是已经完成的网络图。
2、单击“维护—》资源库维护”菜单。
3、此时弹出资源库维护窗口。
4、单击“增加”按钮。

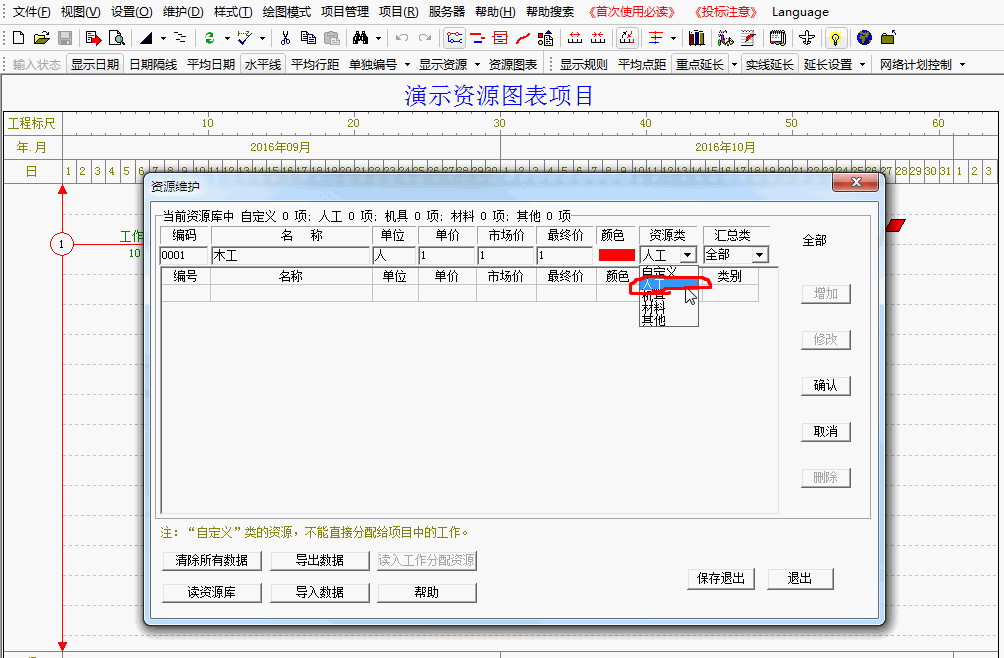

5、输入名称、单位等信息。资源类中选择“人工”。(不要选“自定义”,其他都可以选 ,自定义类的资源不能分配给工作)
6、输入完成后点击“确认”按钮,然后保存退出。
7、在“工作1”的箭线上,点击鼠标右键,弹出菜单选择“工作属性”
8、弹出窗口,选“占用资源”

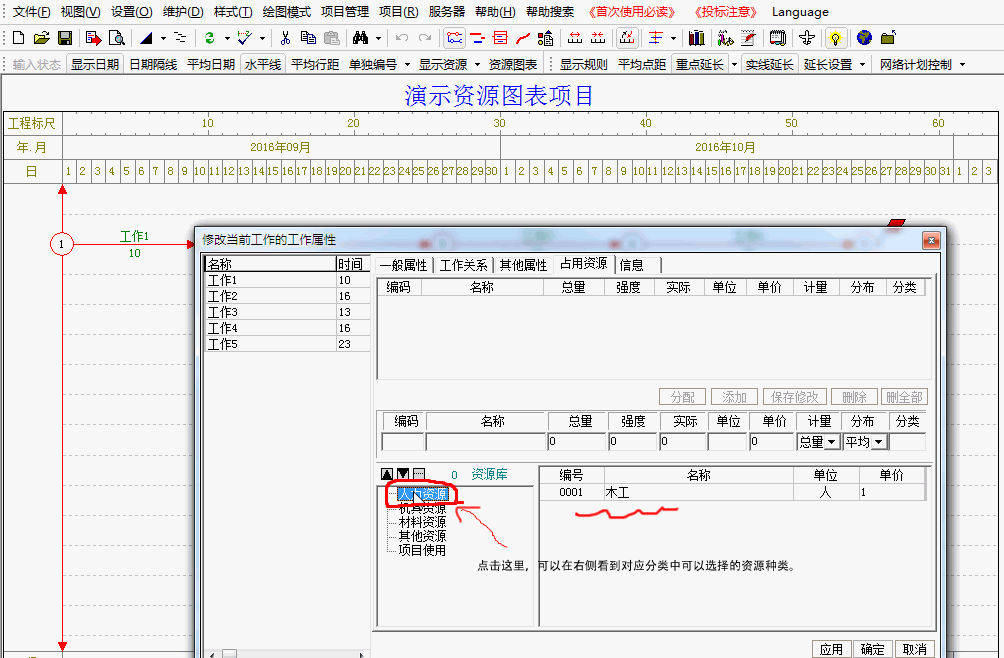

9、点击“人力资源”,可以看到“木工”
10、在“木工”所在行双击鼠标左键。会出现在上面编辑栏中。
11、计量,有两个选项。总量:表示完成这个工作需要的木工总人工数;强度:表示完成这项工作每天需要的木工人数。
12、这里,我们选择强度,然后强度一栏,输入30,单击“添加”按钮。
13、可以看到说明列表中已经显示了输入的木工。单击“确定”按钮。
14、单击“显示资源”菜单,可以看到下面的资源用量直方图。
15、使用同样的办法,为其他工作分配资源。如下图所示。(多种资源,使用同样方法重复输入)

总结:先在资源库里面增加一个资源,然后在工作中输入使用这种资源的数量,由软件计算整个施工过程每个阶段使用的资源量,以直方图表示。
