日历为什么不均匀---节点延长
|
在时标网络图中，日历刻度每格表示相同的天数；正常情况，每格的宽度也应该是一样宽的。 每天的宽度，是纸宽除以可以显示的总天数。 特殊情况：如果某一个工作的持续时间很短，比如1天，那么这个工作在网络图的长度就应该是一天的宽度。这一天的宽度要显示这个工作的开始节点、结束节点以及工作箭线。这就会出现节点的圆圈交叉重叠的情况。因此，软件提供了“重点延长”的功能。 重（chong）点延长：就是当两个节点发生重叠或交叉的情况下，自动延长对应日期的所有格的宽度。具体效果看下面的例子。 重点延长失效：当网络图的纸比较小，而网络图中需要延长的日期又比较多时，重点延长的功能就失效了。这种情况下，可以采用放大绘图纸以及缩小节点直径的方法来解决。 |
| 1、如下图所示，9和1的两格日期，比其他的宽。 因为下面的“放假为3天”，“竣工验收为5天”，比较短。 |
 |
| 2、单击“重点延长”按钮。 可以看到，下面的“放假”和“竣工验收”两个工作的节点距离很近，出现了工作名称不能显示或者比较拥挤的情况。 |
 |
| 3、再次点击“重点延长”，恢复原状。 |
 |

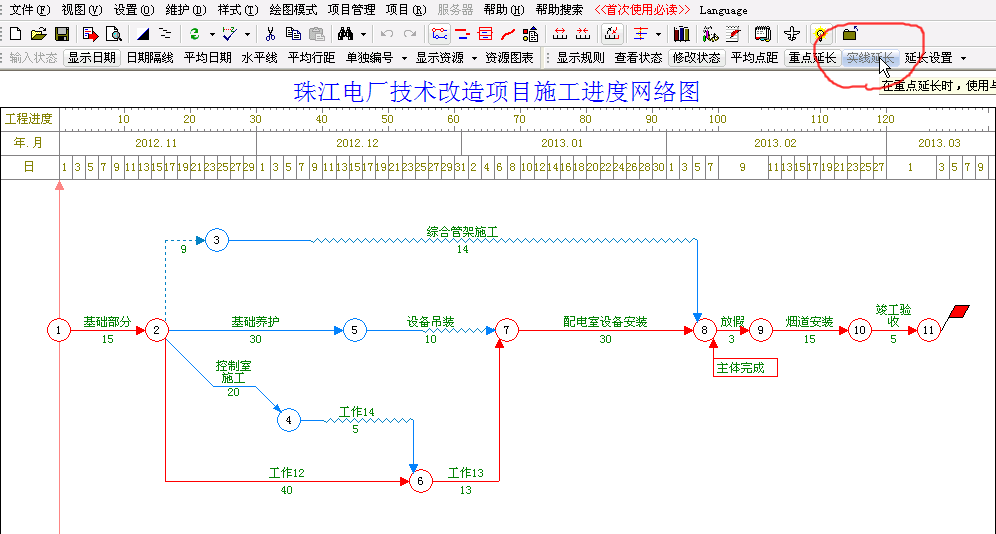

| 4、点击“实线延长”，可以看到延长的日期对应的位置，有灰色虚线显示。 |
 |
| 5、再次点击“实线延长”，恢复原状。 |
 |
