斜率图

  在公路桥梁项目中,经常用到斜率图。
1、先画好网络图,如下图所示。(下图的阴影部分是冬休/技术间歇,并非所有的项目都使用到)
2、单击“S曲线按钮”
3、然后,单击“斜率图”按钮。

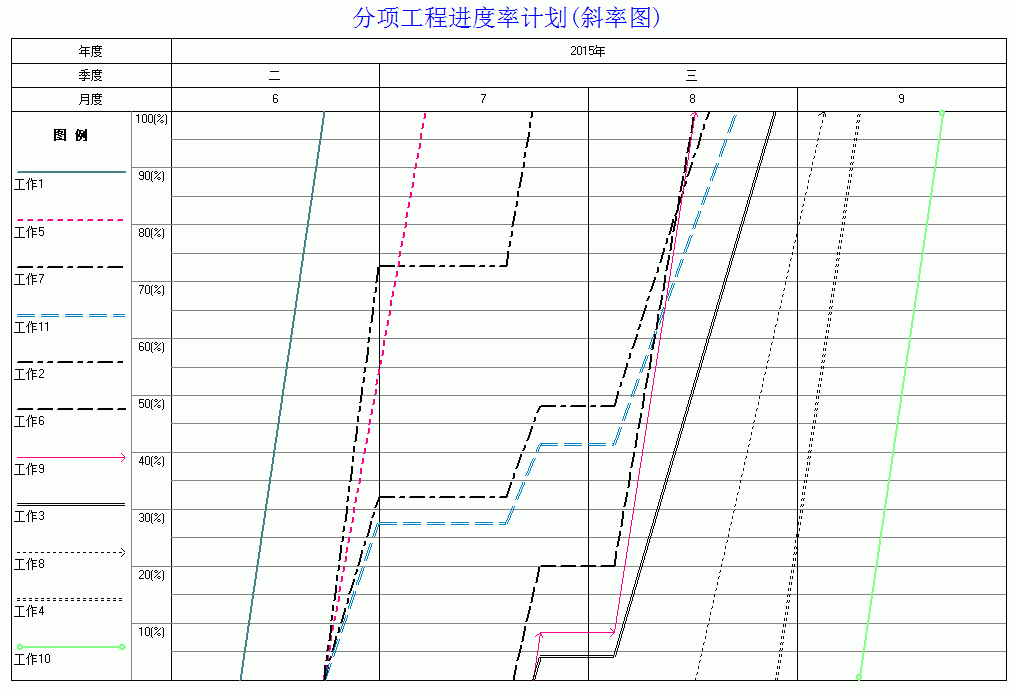

4、如下图所示,斜率图水平线部分,为冬休,表示冬休对应的工序不工作。
5、在斜率图上单击鼠标右键,弹出菜单中选择“修改标题”,可以修改对应的标题。
6、弹出菜单中选择“设置斜率图线型”,可以为任何一个工作设置不同的线型、颜色、线宽。
7、如下图所示。单击“工作1”所在行。
8、然后可以在“线型”下拉框中选择线型;线宽也可以直接使用上下按钮设置。(说明:双线、带箭头的线型线宽只能为1,设置为大于1的数字无效)
9、在颜色框上单击鼠标左键,可以弹出选择颜色窗口。
10、在设置好颜色、线宽、线型后,单南确定按钮。
11、下图为修改过颜色的工作线。
