长工作名称的处理方法

    在进度计划编制过程中,每一道工序的工作名称有长有短。在工期短(工作箭线短)、工作名称长的时候,经常会发生工作名称与其他工作箭线或工作名称交叉的情况。
    注:快捷方式,鼠标移动到工作名称上,按下数字键,即可设置为对应的行数;上下左右箭头可以移动对应位置。
第一部分、多数情况,使用修改工作名称行数,拖动工作名称位置的方法解决
1、如下图所示,节点21、22之间的工作字数太多,与上面的工作箭线交叉了。
2、鼠标移动到工作名称的文字上,单击鼠标右键,弹出菜单中选择“调整字符位置”(双击鼠标左键也可以
3、此时弹出调整字符位置窗口。把“工作名称显示行数”设置为8,然后“确定”
4、下图中,节点21、22之间的工作名称如下图所示。
5、另外,把鼠标移动到工作名称上,按下鼠标左键,拖动,可以调整工作名称的位置(工作名称、工作工期、节点上日期、工作参数、注释等文字都可以拖动)
6、默认情况下,软件根据工作箭线长度,来计算工作名称需要显示为多少行;上面方法,可以解决多少工作名称长导致的交叉、重叠的问题。


第二部分、特殊情况,把工作名称拖动空的地方,加引线指向原工作
7、对于连续几个工作名称都很长,使用上面方法不能解决的情况,我们可以先把工作名称拖动到比较空的地方。如下图所示。
8、鼠标移动到工作名称上,单击鼠标右键,弹出菜单中选择“边框及引线”
9、弹出边框引线设置窗口。
10、形状下拉项,选择“无边框”(根据需要自由选择)
11、连接点选择“左”
12、单击“确定”按钮

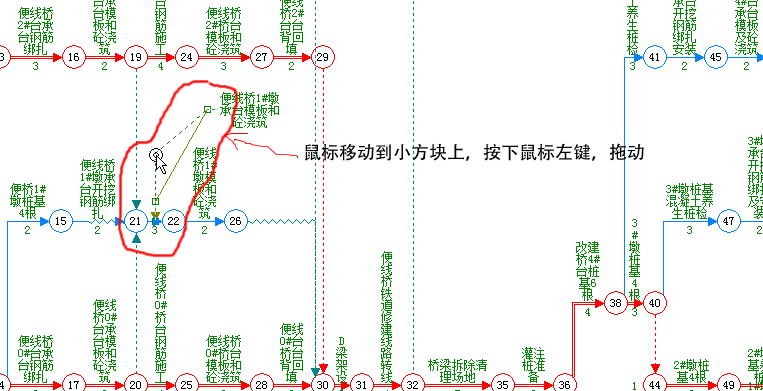

13、此时,工作名称的连接线是有三个小方块,鼠标移动到小方块上,按下鼠标左键,拖动。(如果没有小方块,鼠标在工作名称上单击一下左键)
14、放开鼠标左键,被拖动的小方块显示为“绿色实心状态”,这种情况下,可以使用键盘上的“上下左右方向键”移动其位置。(需要使用键盘移动哪个小方块,可以在那个小方块上单击一些鼠标左键,然后键盘移动)
15、最好把先调整成直线或者45度斜线。完成后按键盘左上角的“ESC退出”键退出拖动状态。
16、带引线的工作名称、工作参数、节点上日期、注释,这些文字都可以使用这种方法设置引线;
17、按下1,2,3数字键,可以激活对应的第一个拐点、第二个拐点、第三个拐点。
18、使用上下左右箭头,可以移动拐点(小绿块)的位置;按下Ctrl键,同时使用上下左右键,可以移动对应工作名称的位置。
