双代号网络图与横道图的对比
| 一、双代号网络图与横道图的联系 |
|
在招投标和项目管理过程中，使用最多的是双代号和横道图。从本质上讲，横道图和双代号是一样的。都是将整个项目分成若干个工序，然后按前后逻辑关系，将这些工作联在一起，来计算整个项目的开始和结束时间。 在标准的双代号网络图和标准的横道图中，工作和逻辑关系有着完整的一一对应的关系。也就是说，根据双代号网络图可以得到对应的横道图；根据横道图也可以得到双代号网络图。 但是，在实际使用过程中，大多数编制横道图的用户，只是考虑了每个工序的开始和结束时间，按时间开始顺序排列下来，却很少考虑工序间的逻辑关系。这就造成了在项目实际执行过程中（或者投标过程中），开工时间时间变化，或者每个工作的工期变化，调整整个进度计划会很麻烦。 反之，如果在刚开始编制进度计划的时候，考虑了各个工作间的逻辑关系，那么在修改项目的开工时间或单个工作的工期的时候，软件会自动重新计算整个项目的开始结时间，从而能够快速调整计划。 双代号的好处就在于，在编制进度计划的时候，必须考虑各个工序间的前后关系；同时这也让用户造成了双代号比横道图难画的印象。 横道图和双代号网络图的编制原理是相同的，如果用户能够熟练的编制横道图，我们有一个30分钟的视频教程，看一遍就可以掌握ccproject网络图软件的使用，并能够快速编制双代号网络图。 |
| 二、双代号和双代号的表现形式 |

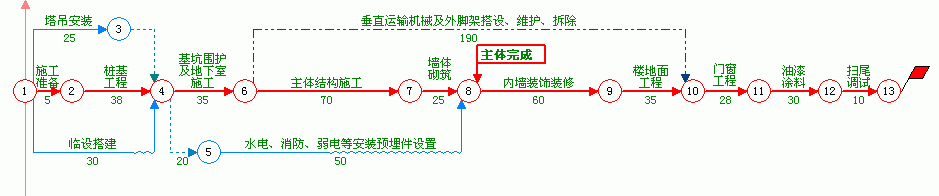

| （下图：双代号网络图）双代号：图形方式表达各个工序间的逻辑关系，进度计划一目了然。 |
 |
| （下图：横道图）横道图：实际是一种表格方式，列出每道工序间的开始结束时间。 |
 |
| （下图：显示了逻辑关系的横道图） |
 |
| 三、优缺点： |
| 通过上图可以看出，双代号网络图可以看上去逻辑关系清楚，并且排版容易。在交流过程中，哪怕是不懂工程的人，也可以很明确的看懂哪个工序在前，哪个工序在后。 |
| 横道图在显示工作间逻辑关系上，就很不直观了。如图三中的逻辑关系，在逻辑关系更复杂的时候，几乎是没有办法看清楚的。 |
| 横道图，编制简单，对于工序间逻辑关系要求不高的项目，可以很方便的编制。但是后期修改工作量大。 |
| 双代号，在编制过程中，必须要考虑工序间的逻辑关系，所以编制过程中会比较麻烦。但后期修改简单。 |
| 四、应用： |
| 在实际使用中，双代号和横道图通常是同时使用的。 |
| 在ccproject网络图中，编制双代号网络图，可以自动转换为横道图及单代号网络图等格式。 |
