分解工作完成搭接

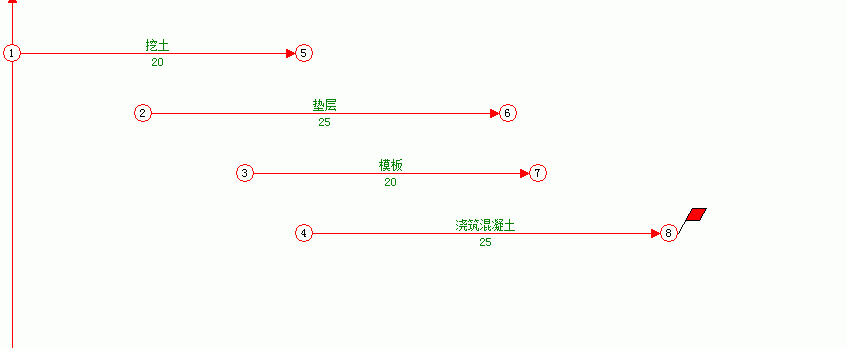

| 为方便初学者，下面的步骤我们介绍的尽量详细一些 |
| 1、在分解工作前，先要知道分解后的工作时间。下面，演示如何查看1，2节点之间时间。 |
 |

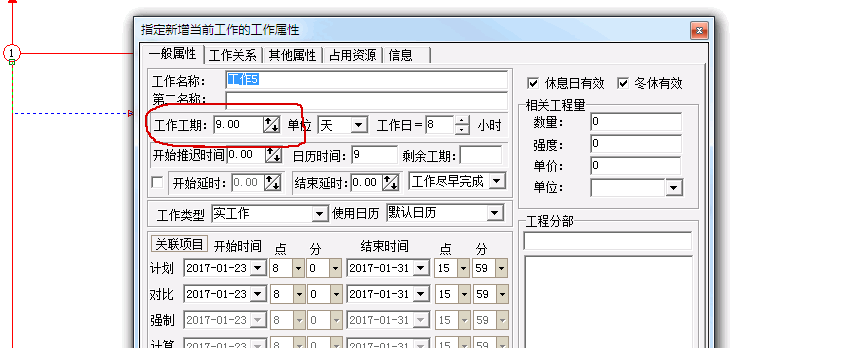

| 2、鼠标移动到节点1，按下鼠标左键，向下，再向右，拖动到节点2，放开鼠标左键。此时，弹出的新增工作窗口中，工作工期，就是节点1，2之间的时间。记住这个数字，9。 |
 |
| 3、下面开始分解“挖土”这个工作。 |
 |

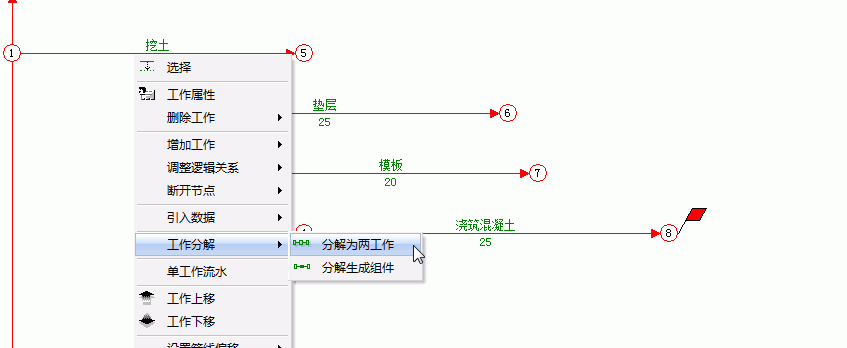

| 4、鼠标移动到“挖土”工作箭线上，单击鼠标右键，弹出菜单中，选择工作分解-》分解成两工作。 |
 |

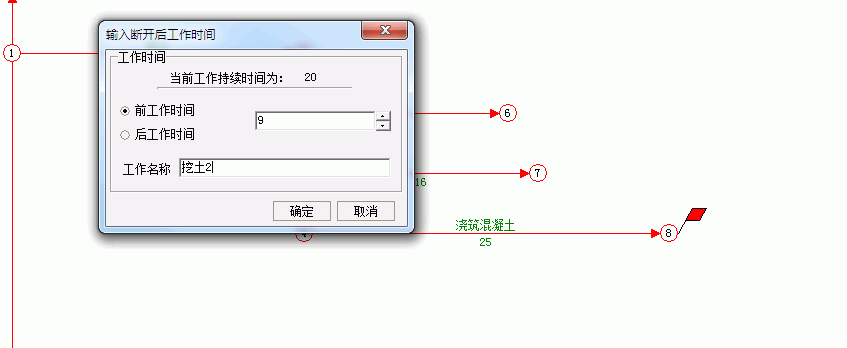

| 5、弹出窗口中，选择“前工作时间”，时间设置为9，工作名称设置为“挖土2”，然后确定。 |
 |

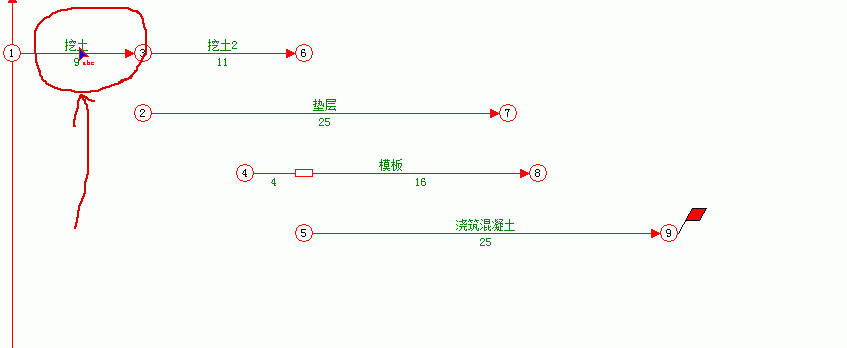

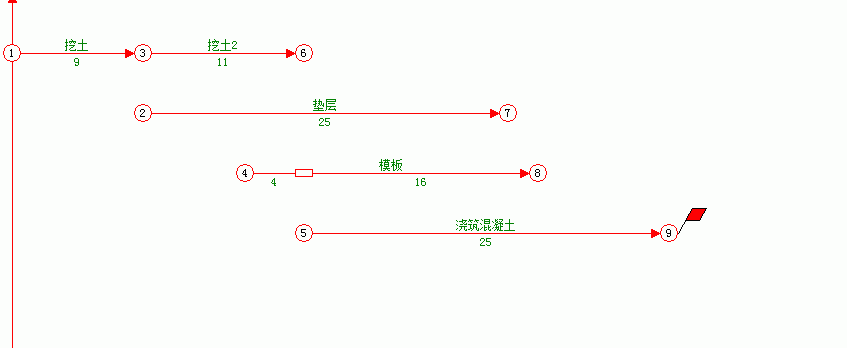

| 6、下图，20天的工作分解成了“挖土”和“挖土2”。 |
 |
| 7、在分解好工作后，一般需要修改一下工作名称。 |
|
|
| 8、鼠标移动到“挖土”几个字上，或者下面的“9”数字上，双击鼠标左键。 |
 |

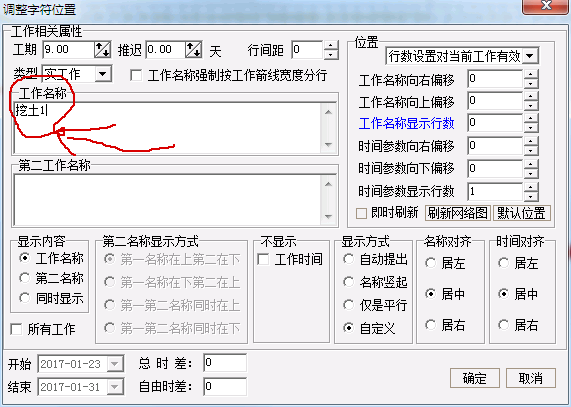

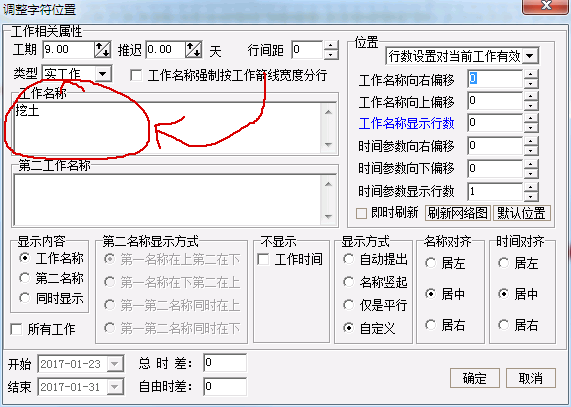

| 9、弹出窗口中，可以直接修改工作名称。 |
 |
| 10、“挖土”修改为“挖土1”，然后确定。 |
 |
| 11、现在在修改工作名称后的效果图。 |
 |

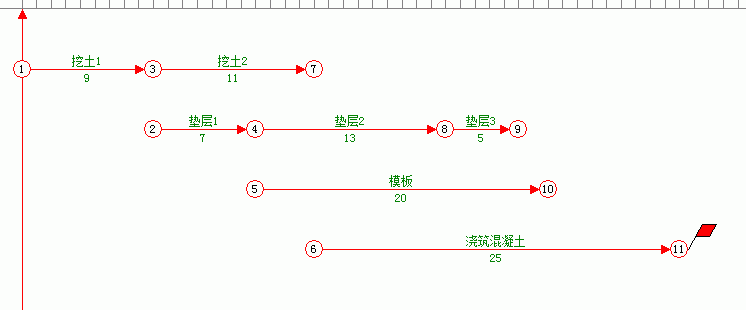

| 12、使用同样的方法，垫层，分解两次，分别为“垫层1，2，3”。 |
 |

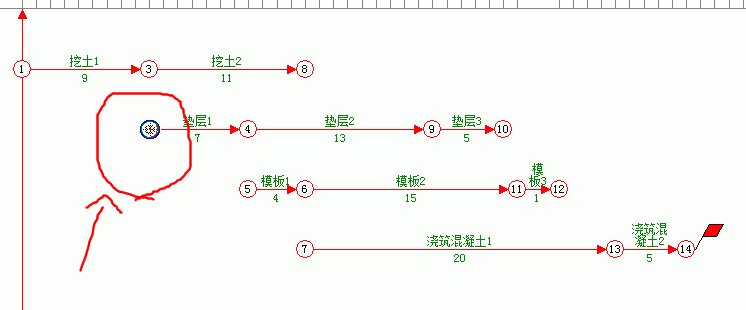

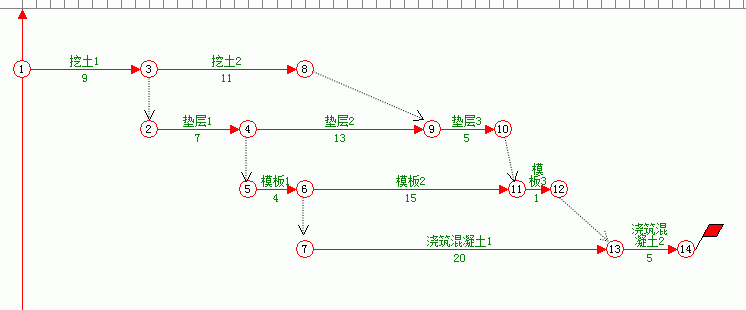

| 13、其他工作分解。 下面，介绍一下分解后各工作应该的逻辑关系： 挖土1结束后，垫层1开始。 挖土2结束后，垫层3开始。 垫层1结束之后，模板1开始。 垫层3结束之后，模板3开始。 模板1结束之后，浇筑混凝土1开始。 模板3结束之后，浇筑混凝土2开始。 看后面示意图 |
 |
|
14、在双代号网络图中，节点表示逻辑关系。我们可以通过合并节点、添加虚工作的方法来设置对应的逻辑关系。 什么时候使用虚工作

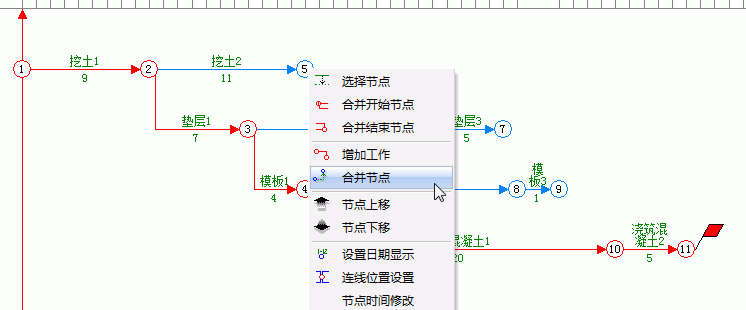

如何合并节点 鼠标移动到节点2上，鼠标如下图中所示。 |
 |
| 15、单击鼠标右键，弹出菜单中选择“合并节点”。 |
 |

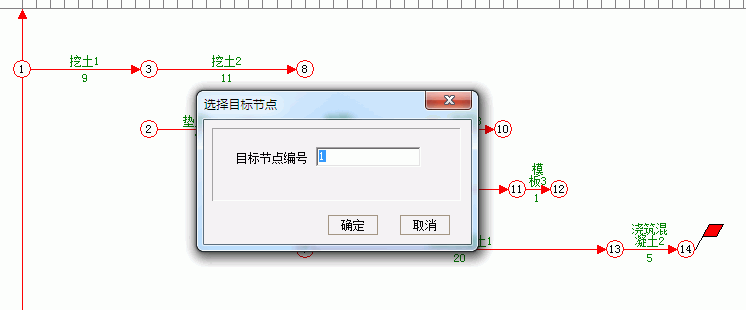

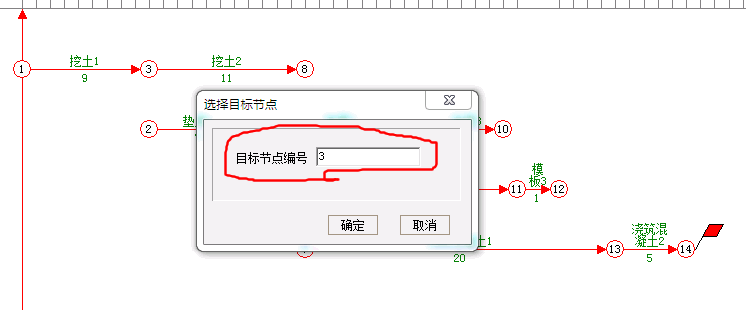

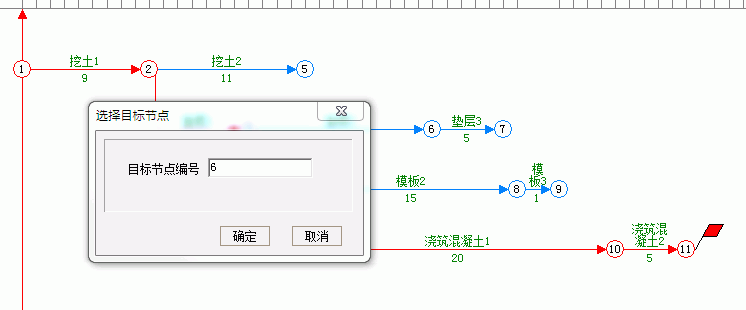

| 16、弹出选择目标节点窗口。 |
 |
| 17、在节点3上单击鼠标左键，或者直接在目标节点编号后的编辑中输入3，然后确定。 |
 |
| 18、下面的2，为合并后的节点。 |
 |
| 19、使用同样的方法，合并前面节点。 |
 |
| 20、节点5上点右键，弹出“合并节点”菜单。 |
 |
| 21、选择6，确定。 |
 |

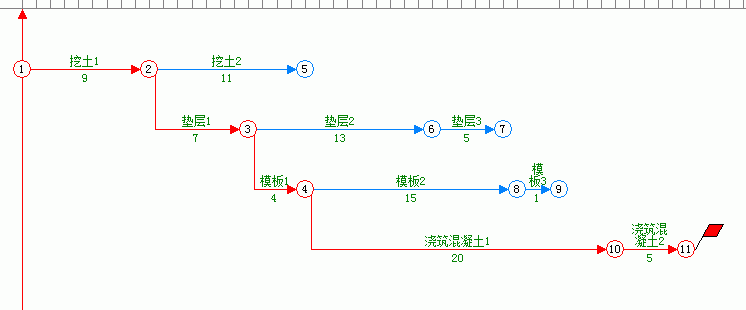

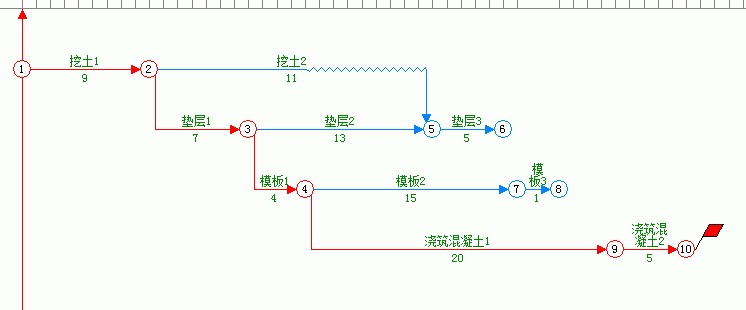

| 22、后面节点后，由于并行时间不一样，出现了自由时差。 |
 |

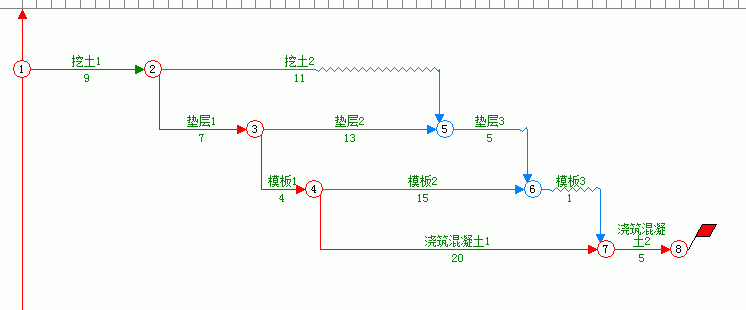

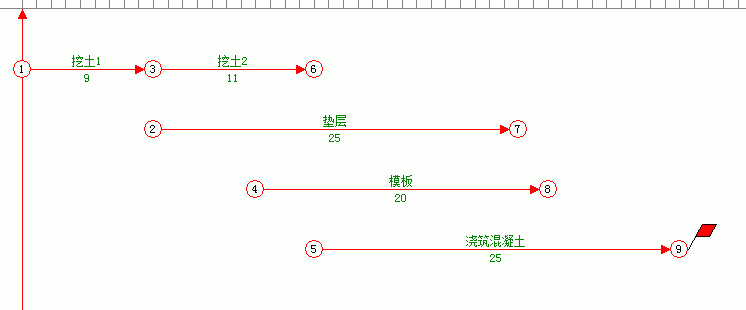

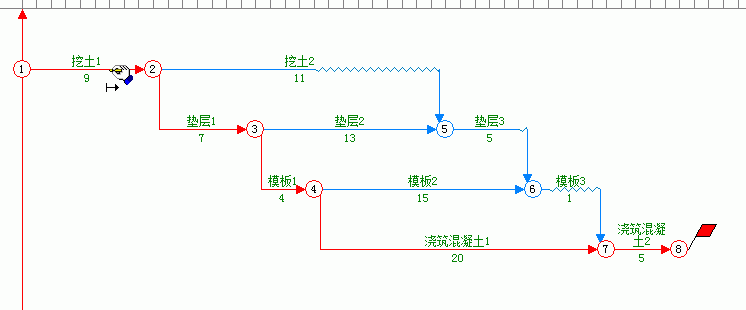

| 23、使用同样方法，合并其他节点。到这里，已经是完整的单始单终的网络图了。 |
 |
| 24、下面，介绍把名字相同的工作设置成组件的方法。（使用组件的好处：在双代号中可以只显示一个工作名称，在工作名称非常长且绘图纸比较小的时候容易排版；另外一个是横道图中只显示一个工作） |
 |

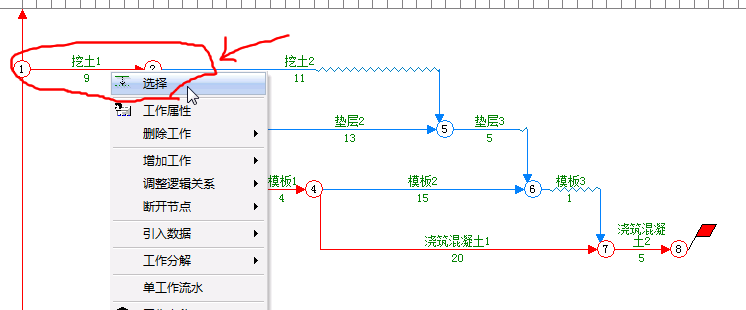

| 25、鼠标在“挖土1”箭线单击鼠标右键，弹出菜单中选择“选择”。 |
 |
| 26、被选择的工作为绿色。（注：在绘图区域空白处，单击鼠标左键，取消所有选择） |
 |

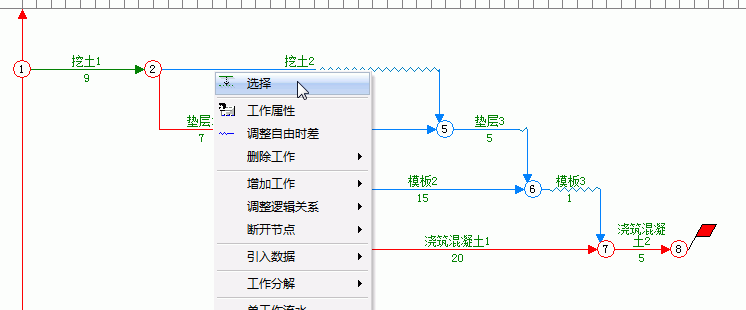

| 27、使用同样的方法，选择“挖土2”。 |
 |
| 28、两个相邻的工作选择后，就可以把这两个（或者相邻的多个）工作设置为组件。 |
 |

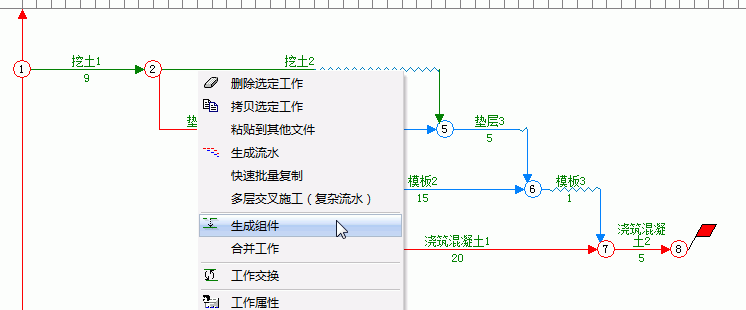

| 29、在被选择的工作箭线上，单击鼠标右键，弹出菜单中选择“生成组件”。 |
 |

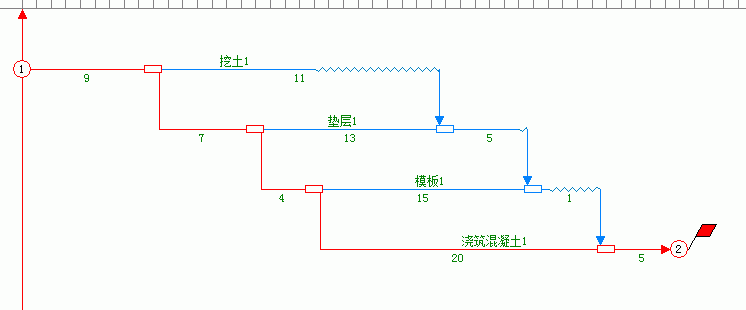

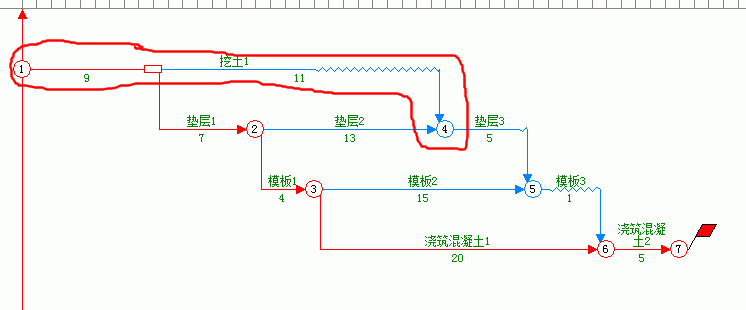

| 30、组件工作：原来的圈圈，现在以小矩形框代替。 |
 |
| 31、使用同样的方法，把其他工作设置为组件。（注：垫层有三个工作，需要把垫层1，垫层2，垫层3全选择，然后点右键） 如何选择多个工作箭线 |
 |
| 32、下面，是组件的显示设置。组件可以只显示一个工作，也可以组件的每一部分都显示工作名称。单击显示规则按钮。 |
 |

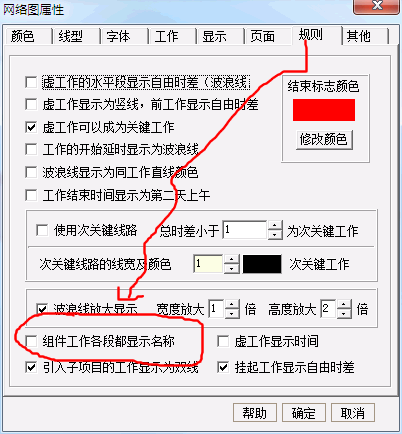

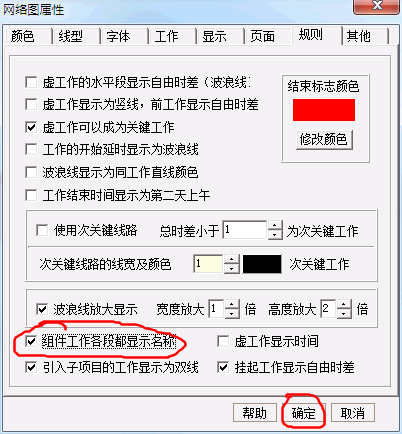

| 33、有一个“组件工作各段都显示名称”选项。 |
 |
| 34、勾选“组件工作各段都显示名称”，确定。 |
 |

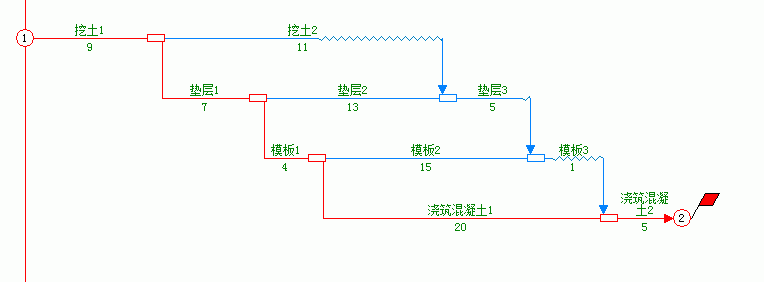

| 35、每段都显示工作名称的效果图。 |
 |

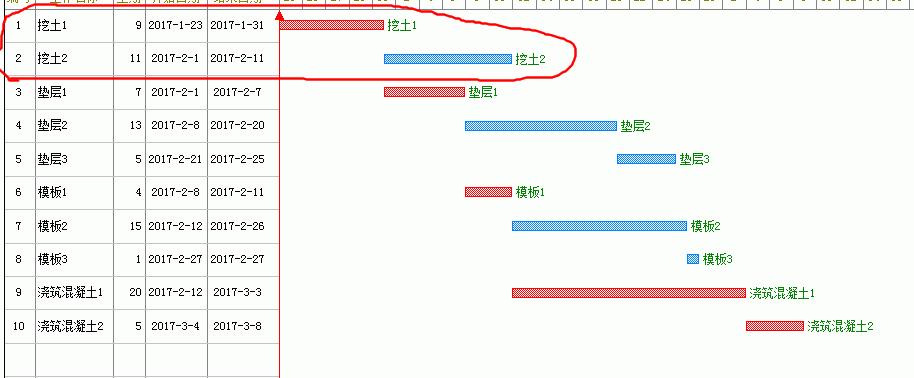

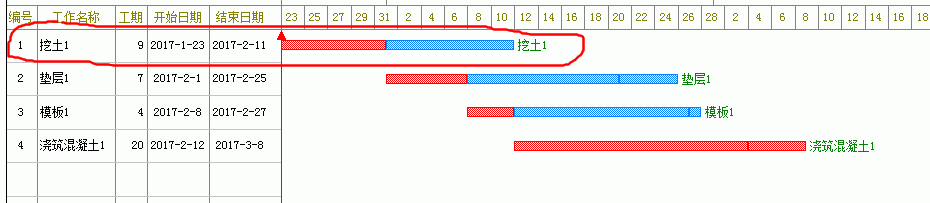

| 36、组件工作，在横道图中，以单个工作的形式显示，且工作名称显示第一段的工作名称。 |
 |
| 37、如果是分解工作，则显示为多个工作。 |
 |
